Das ENSO-Phänomen

Klimamodell

Eine numerische Darstellung des Klimasystems für einen bestimmten Zeitabschnitt, die auf den physikalischen, chemischen und biologischen Eigenschaften seiner Bestandteile, seinen Wechselwirkungen und Rückkopplungsprozessen basiert und alle oder einige seiner bekannten Eigenschaften berücksichtigt.

Ein Modell basiert in der Regel auf einem Meteorologiemodell, wie es auch zur Wettervorhersage verwendet wird. Dieses Modell wird jedoch für die Klimamodellierung erweitert, um alle Erhaltungsgrößen korrekt abzubilden. In der Regel wird dabei ein Ozeanmodell, ein Schnee- und Eismodell für die Kryosphäre und ein Vegetationsmodell für die Biosphäre angekoppelt. Solche gekoppelten allgemeinen Atmosphären-Ozean-Meereis-Zirkulationsmodelle (AOGCM) bieten eine Darstellung des Klimasystems, die sich nahe am umfassendsten Ende des derzeit vorhandenen Spektrums befindet.

Mathematisch entsteht dadurch ein gekoppeltes System von nicht-linearen, partiellen und gewöhnlichen Differentialgleichungen, sowie einigen algebraischen Gleichungen. Die numerische Berechnung dieses Gleichungssystems erfordert eine sehr grosse Rechenleistung, wie sie von Supercomputern wie dem Earth Simulator (Tokio) bereit gestellt wird.

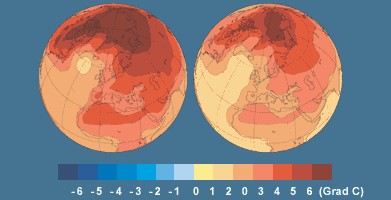

Mittel über alle IPCC-Modelle: Temperatur-Änderung im Jahr 2070; IPCC SRES Szenarien a2 (links) und b2 (rechts)

Um mögliche Folgen eines verstärkten Treibhauseffekts zu untersuchen, wird die weitere Entwicklung des Klimas in Computer-Modellen simuliert. Die Abb. zeigt die Ergebnisse von Modellberechnungen für die zu erwartende Temperaturänderung bis zum Jahr 2070 (Szenarien A2 und B2 vom IPCC). Der Computer berechnet das Klima für Vergangenheit, Gegenwart und Zukunft. Erst wenn die Berechnungen mit den Beobachtungen übereinstimmen, weiß man, dass das Programm zuverlässig läuft und für Modelle der Zukunft angewendet werden kann. Simulationen vergangener Klimaschwankungen sollen den Wissenschaftlern dabei helfen, natürliche von menschengemachten Einflüssen zu unterscheiden. Hochrechnungen: Heutige Klimamodelle berechnen für die Erde als Ganzes, für Kontinente oder Ozeane statistische Durchschnittswerte der Temperatur, des Niederschlags oder des Meeresspiegelanstiegs. Sie ermitteln, wie sich diese Werte über Zeiträume von Jahrzehnten bis zu Jahrhunderten ändern: zum Beispiel die mittlere bodennahe Temperatur für Januar in dem Zeitraum 2020 bis 2030. Das Modell berücksichtigt auch wichtige Faktoren wie den Anstieg der CO2-Konzentration.

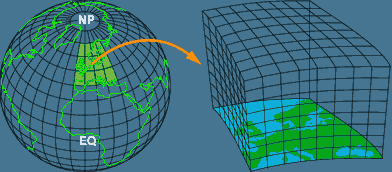

Dreidimensionales Gitternetz über die Erdatmosphäre gelegt, dient als Hilfe für die Berechnungen Quelle: Deutsches Museum (R.o.)

Um die Bewegung von Gasen in der Luft oder in einer Flüssigkeit wie dem Ozean berechnen zu können, überzieht man die Erdatmosphäre sowie den Ozean mit einem relativ groben dreidimensionalen Gitternetz. Eine typische Gitterzelle hat eine Länge und Breite von 500 km und ist 1 km hoch. Aus den Daten an den Rändern der Gitterzellen berechnet man dann die Bewegung der Gase nach Grundgleichungen der Physik. Daraus lassen sich Vorgänge wie die Wolkenbildung innerhalb einer Zelle ableiten. Nicht ganz erfasst: Heutige Klimamodelle sind noch weit davon entfernt, die physikalische Komplexität des Klimasystems auch nur annähernd abzubilden. Noch beschränken sie sich auf Strömungsprozesse in Atmosphäre und Ozeanen. Für ein umfassenderes Modell des "Systems Erde" müssen sie erweitert werden. Solche Modelle erfordern immer größere Rechnerkapazitäten. Gigantisch sind die Rechenleistungen des Earth Simulators: Das Parallelrechner-System enthält 640 Rechenknoten mit insgesamt 5120 CPUs und erreicht eine Rechengeschwindigkeit von maximal 40 Teraflops (40 Billionen Gleitkommaoperationen pro Sekunde). Der Gesamtspeicher umfasst 10 Terabytes.

Es werden globale Klimamodelle (sogenannte GCMs, global circulation models) und regionale Klimamodelle unterschieden. Der Hauptunterschied liegt zum einen darin, dass ein globales Klimamodell die gesamte Troposphäre beinhaltet, während ein regionales Modell in der Regel die gleiche Modellphysik abbildet, dies allerdings nur auf einen bestimmten geographischen Ausschnitt der Erde anwendet.

Ein globales Klimamodell beschreibt die wichtigsten klimarelevanten physikalischen Vorgänge in der Erdatmosphäre, den Ozeanen und auf der Erdoberfläche. Die Prozesse sind dabei aber sehr vereinfacht abgebildet. Vor allem die Prozesse in der Biosphäre werden im Augenblick noch als Größen und Parameter vorgegeben. Dieses Größen sind aber Systemgrößen und sollten sich während der Simulation dem globalen Wandel anpassen können, um realistische Projektionen auf die Zukunft abgeben zu können. Solche Rückkopplungsprozesse von gekoppelten Systemen sind im Augenblick die große Herausforderung in der Modellierung. Die Modelle sind so umfangreich, dass sie nur in sehr grober Auflösung (horizontal: mehrere hundert Kilometer Gitterweite, vertikal: 9-20 Schichten) betrieben werden können.

Regionale Klimamodelle betrachten lediglich einen Ausschnitt auf der Erde und benötigen deshalb zur Simulation geeignete Randbedingungen an den Rändern des Modellgebietes. Diese Randbedingungen stammen aus Szenarien der globalen Klimamodelle. Man sagt deshalb, ein regionales Klimamodell wird durch ein globales Klimamodell angetrieben. Man bezeichnet dies aus als "dynamic down scaling", also das Herunterskalieren der globalen Antriebsdaten auf eine sehr feine regionale Auflösung (bis zu einem Kilometer Gitterweite).

Das Ziel der Klimasystemmodellierung besteht darin, die Ursachen natürlicher Klimaschwankungen zu verstehen. Sie möchte außerdem Rückkopplungsmechanismen im Klimasystem identifizieren und herausfinden, wie stabil das Klima zu unterschiedlichen geologischen Zeiten war. Anhand von Klimaschwankungen in der geologischen Vergangenheit lassen sich zudem Klimasystemmodelle testen. Die so gewonnenen Erkenntnisse helfen dabei, den menschlichen Einfluss auf das Klima besser abzuschätzen und von natürlichen Klimaschwankungen zu unterscheiden.

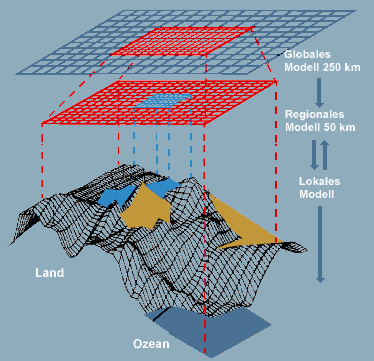

Zusammenhang von globalen, regionalen und lokalen Modellen Regional und global. Um die Folgen eines Klimawandels für die Menschen vorherzusagen, muss man die Veränderungen vor Ort untersuchen. Globale Modelle besitzen für kleinräumige Wetterphänomene wie Tornados und Gewitter eine zu große Maschenweite. Um abschätzen zu können, wie sich Wetterextreme und -katastrophen an einem bestimmten Ort entwickeln, braucht man Regionalmodelle. Fein und grob. Für die Berechung von regionalen und lokalen Klimamodellen bettet man deren feinmaschige Gitterlinien in ein gröberes, globales Modell. Die Ergebnisse des globalen Modells bilden die Randbedingungen für das regionale Modell. Quelle: Deutsches Museum (R.o.)

Ein Klimamodell ist, wie jedes mathematische Modell von Naturvorgängen, eine Vereinfachung. Der Grad der Vereinfachung bestimmt die Komplexität des Modells und ist massgebend, ob dieses Modell für die vorliegende Fragestellung überhaupt verwendet werden kann. Die Komplexität eines gewählten Modells legt somit die Grenzen des Einsatzes fest. Diese Grenzen zu bestimmen, erfordert gewisse Erfahrung, da es keine objektiven Regeln oder Gesetze gibt.

Heutige Klimamodelle sind noch immer weit davon entfernt, die physikalische Komplexität des gesamten Erdsystems nur annähernd abzubilden. Vielmehr geben sie überwiegend die Strömungsprozesse in der Atmosphäre und den Ozeanen wieder. Wichtige Teilmodelle für die Chemie der Atmosphäre, die Umsetzungen in der Biosphäre (Kohlenstoffkreislauf) oder die Spurenstoffkreisläufe in der Stratosphäre müssen in Zukunft noch ergänzt und an die bestehenden Modelle angekoppelt werden.

In Deutschland beschäftigt sich hauptsächlich das Max-Planck-Institut für Meteorologie in Hamburg mit der Klimamodellierung. Dort wurden die globalen Klimamodelle ECHAM-4 und ECHAM-5 entwickelt und auf großen parallelen Vektorrechnern betrieben. Die regionale Klimamodellierung wird hauptsächlich in den großen Forschungsinstituten mit verschiedenen regionalen Modellen durchgeführt. Zu diesen Forschungszentren gehört das Forschungszentrum Karlsruhe, das Potsdam-Institut für Klimafolgenforschung (PIK) und einige Universitäten.

Klimamodelle werden als Forschungsinstrument verwendet, um das Klima zu untersuchen und zu simulieren, aber auch für operationelle Zwecke, einschließlich monatlicher, saisonaler und jahresübergreifender Klimaprognosen.

Bei ENSO haben viele Klimamodelle immer noch erhebliche Probleme das Klimaphänomen und vor allem seine Nichtlinearitäten in der raumzeitlichen Struktur zu simulieren. Das hat hauptsächlich damit zu tun, dass die Modelle die Klimatologie im Bereich des äquatoriealen Pazifiks nur unzureichend simulieren, was zu fehlerhaften Rückkopplungen führt. (Latif 2018)

Beispielhafte Zusammenfassung von Klimamodellaussagen zu ENSO (Stand April 2014) Modelle deuten auf El Niño bis Mitte des Winters 2014 hin Alle Klimamodelle, die in dieser Studie verwendet wurden, deuten darauf hin, dass sich bis zum Frühjahr auf der Südhalbkugel ein El Niño entwickeln wird, wobei sechs der sieben Modelle angeben, dass die El Niño-Schwellenwerte wahrscheinlich schon im Juli überschritten werden. Derzeit ist die El Niño-Südliche Oszillation (ENSO) neutral, jedoch sind die Muster im tropischen Pazifik und in der Atmosphäre konsistent mit den frühen Stadien eines sich entwickelnden El Niño. Der Pfeil auf dem Zifferblatt links zeigt den kombinierten Durchschnitt der monatlichen NINO3.4-Prognosen aus einer Umfrage unter den internationalen globalen Klimamodellen. Beachten Sie, dass die einzelnen Modellläufe um den Durchschnitt herum variieren. Quelle und aktuelle Daten: BOM
